Hướng dẫn dựng VPN Tunnel trên Kerio Control Firewall

Trong bài viết này mình sẽ hướng dẫn các bạn dựng VPN Tunnel trên Firewall Kerio Control.

Yêu cầu :

• Chuẩn bị một máy Firewall Kerio Control.

        - Nếu bạn chưa có tham khảo bài viết:Tại đây

• Giao diện Web Firewall Kerio Control.

        - Nếu bạn chưa có tham khảo bài viết: Tại đây

Các bước thực hiện:

Sơ đồ như sau:

• Đầu tiên mình đứng trên PC-User_01 ping qua PC-User_02 và ping không thành công.

• Tiếp theo mình đứng trên PC-User_02 ping qua PC-User_01 và ping không thành công.


• Sau khi ping không được mình bắt đầu lên trình duyệt Web truy cập vào giao diện của Web KerioControl (01 và 02).

• Ở giao diện web của FW_Kerio_01.
• Chọn phần Traffic Rules.

• Tích chọn vào Rule VPN Services.
• Chọn Apply.
• Để bật tính năng VPN trên FW_Kerio_01.

• Tương tự như vậy trên trang Web của FW_Kerio_02.
• Tích chọn vào Rule VPN Servers.
• Chọn Apply.
• Để bật tính năng VPN trên FW_Kerio_02.

• Tiếp theo mình quay lại con FW_Kerio_01.
• Chọn Interfaces.
• Lúc này chúng ta chú ý vào phần Internet Interfaces xem IP của cổng WAN trên FW_Kerio_01.

• Tương tự như vậy FW_Kerio_02 mình xem IP của cổng WAN.

• Sau khi xem xong mình quay lại FW_Kerio_01.
• Chọn vào Add.
• Tiếp theo chọn phần VPN Tunnel.

• Ở giao diện VPN Tunnel Properties.
• Phần Name: Nhập tên bạn muốn đặt vào.
• Tiếp theo tích chọn vào Active - it connects to the remote endpoint.
• Nhập IP cổng WAN của FW_Kerio_02 vào.

• Sau khi nhập IP xong.
• Chọn Kerio VPN.

• Lúc này ở phần Authentication
• Tích chọn Detect remote certificate...

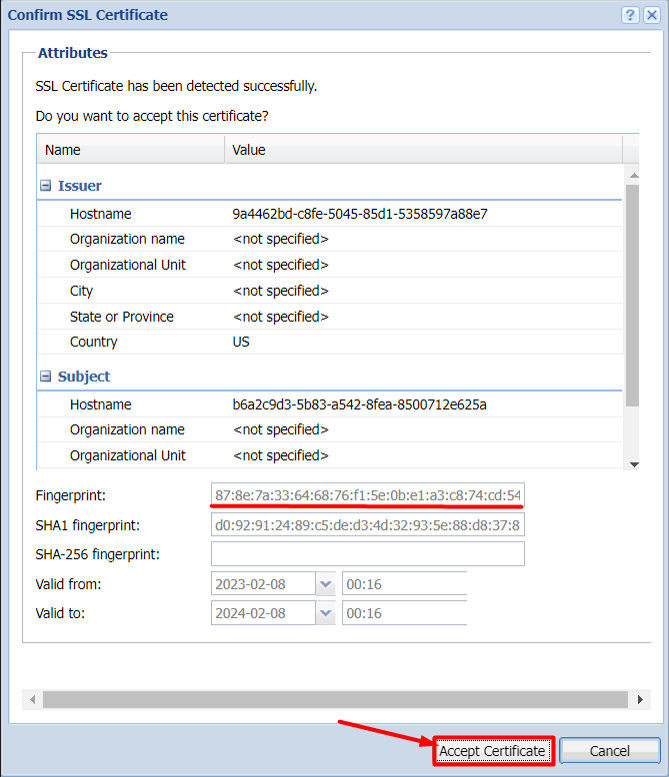

• Ở giao diện Confirm SSL Certificate.
• Phần Fingerprint: sẽ xuất hiện dãy mã xác thực của FW_Kerio_02.

        ( Khi bạn đã nhập đúng IP thì mã xác thực của FW_Kerio_02 sẽ được gửi qua).

• Chọn Accept Cerficate.

• Lúc này ở phần Remote endpoint's SSL certificate fingerprint: mã xác thực của FW_Kerio_02 đã được thêm vào.

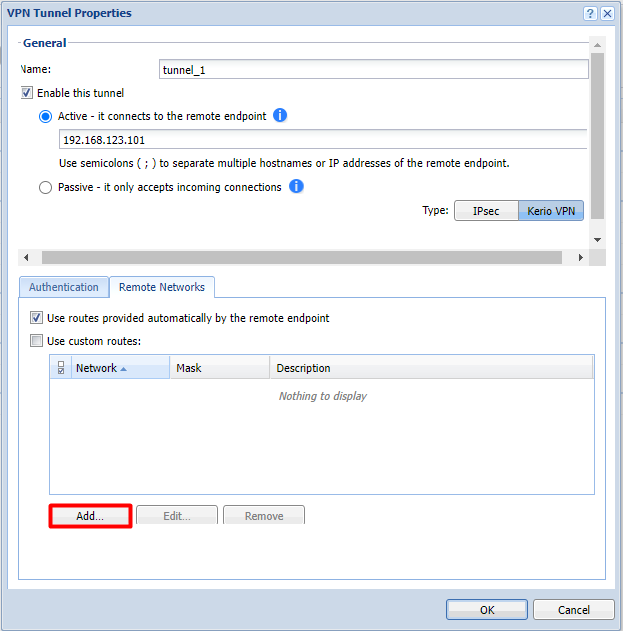

• Tiếp theo chọn Remote Networks để thêm các lớp mạng đang hoạt động ở bên trong FW_Kerio_02.

• Tiếp theo chọn Add.

• Ở giao diện Add Route.
• Phần Network: Nhập lớp mạng đang có ở bên trong FW_Kerio_02 của bạn vào.
• Phần Mask: Nhập subnet mask của lớp mạng đó vào.
• Chọn OK.

• Lúc này lớp mạng đó đã được thêm vào.

        (Ở đây mình làm ví dụ nên chỉ có 1 lớp, trong trường hợp bạn có nhiều bạn hãy nhập thêm để phù hợp).

• Chọn OK để hoàn tất.

• Lúc này phần IPsec and Kerio VPN Interfaces.
• Đường VPN Tunnel đã được dựng lên.

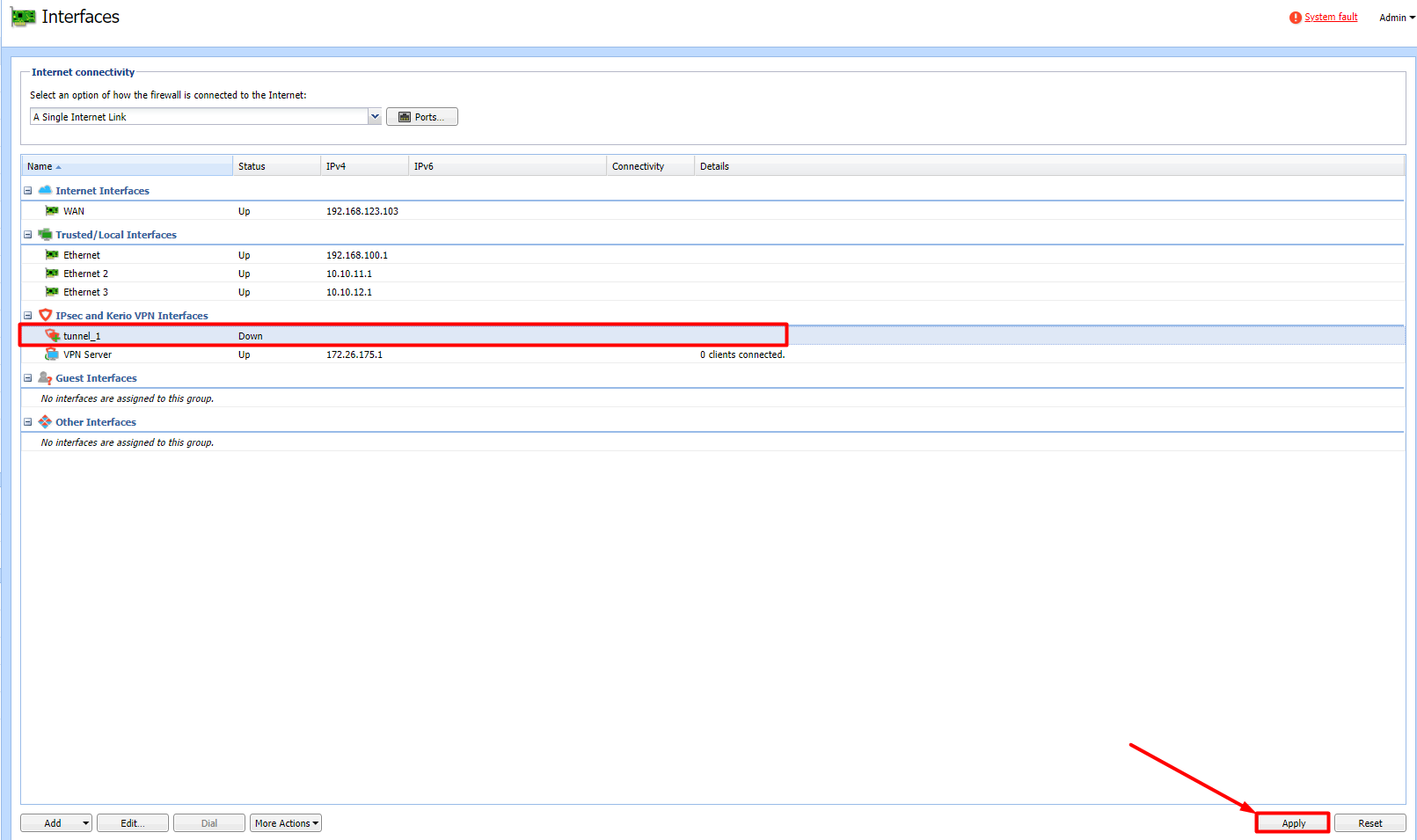

• Chọn Apply.

• Khi bạn Apply xong đường Tunnel đã hoạt động và đang trong trạng thái Down.

• Tiếp theo mình quay lại FW_Kerio_02.
• Chọn vào Add.
• Tiếp theo chọn phần VPN Tunnel.

• Ở giao diện VPN Tunnel Properties.
• Phần Name: Nhập tên bạn muốn đặt vào.
• Tiếp theo tích chọn vào Active - it connects to the remote endpoint.
• Nhập IP cổng WAN của FW_Kerio_01 vào.

• Sau khi nhập IP xong.
• Chọn Kerio VPN.
• Lúc này ở phần Authentication
• Tích chọn Detect remote certificate...

• Ở giao diện Confirm SSL Certificate.
• Phần Fingerprint: sẽ xuất hiện dãy mã xác thực của FW_Kerio_01.

        ( Khi bạn đã nhập đúng IP thì mã xác thực của FW_Kerio_01 sẽ được gửi qua).

• Chọn Accept Cerficate.

• Lúc này ở phần Remote endpoint's SSL certificate fingerprint: mã xác thực của FW_Kerio_01 đã được thêm vào.

• Tiếp theo chọn Remote Networks để thêm các lớp mạng đang hoạt động ở bên trong FW_Kerio_01.

• Tiếp theo chọn Add.

• Ở giao diện Add Route.
• Phần Network: Nhập lớp mạng đang có ở bên trong FW_Kerio_01 của bạn vào.
• Phần Mask: Nhập subnet mask của lớp mạng đó vào.
• Chọn OK.

• Sau khi bạn nhập xong lớp mạng đó đã được thêm vào.
• Chọn OK để hoàn tất.

• Lúc này phần IPsec and Kerio VPN Interfaces.
• Đường VPN Tunnel đã được dựng lên.
• Chọn Apply.

• Lúc này đường Tunnel đã hoạt động và đang trong trạng thái Up.

           ( Vì chúng ta đã cấu hình trên FW_Kerio_01 và mình cũng cấu hình trên FW_Kerio_02 xong thì ngay lập tức đường tunnel sẽ chuyển trạng thái Down sang Up ).

• Tiếp theo mình quay lại FW_Kerio_01  đường Tunnel sẽ chuyển trạng thái Down sang Up.

• Sau khi dựng Tunnel trên 2 con FW_Kerio xong.
• Tiếp theo mình đứng trên PC-User_01 ping qua PC-User_02 và đã ping thành công.

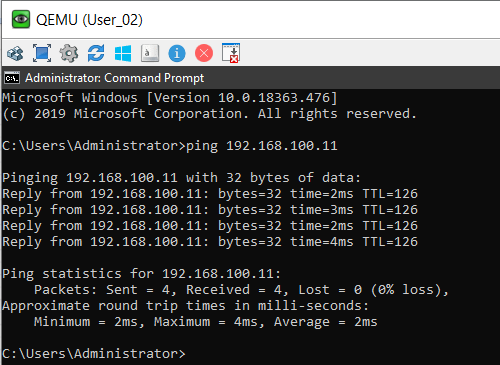

• Tương tự như vậy mình đứng trên PC-User_02 ping ngược về  PC-User_01 và đã ping thành công.

• Tới đây là chúng ta hoàn tất việc cấu hình Tunnel trên Kerio Control Firewall.

Cảm ơn các bạn đã xem, chúc các bạn thành công !
